Razlike med dvema varjenima sestavoma pogosto nastanejo še pred prvim zvarom. En profil je naslonjen na drug rob, kotnik je postavljen nekoliko drugače, spona pa pritiska na drugo mesto kot pri prejšnjem kosu. Posamezen izdelek je mogoče sproti poravnati, toda pri naslednjem se celoten postopek začne znova.

Modularna miza lahko takšno improviziranje spremeni v ponovljivo postavitev, vendar samo, če jo delavnica uporablja kot referenčni sistem. Pomembni niso le ravna površina, luknje in spone, temveč dogovorjena izhodiščna točka, položaj podpor, zaporedje vpenjanja, dostop do spojev in zapis konfiguracije. Cilj ni obljuba popolnoma enakih izdelkov, temveč postopek, ki ga je mogoče preveriti in ponoviti.

Varilna miza je referenčni sistem, ne le delovna površina

Delovna plošča določa osnovno ravnino, na katero se opira sestav, sistem lukenj pa omogoča razporejanje stoperjev, kotnikov, podpor in spon. Ko imajo ti elementi določene položaje, miza ne služi več samo odlaganju materiala. Postane zemljevid, na katerem je mogoče opisati, kje se začne obdelovanec in kako je usmerjen.

To razlikovanje je pomembno pri prototipih, popravilih in manjših serijah. Pri prvem kosu se postavitev še razvija, pri naslednjih pa mora biti jasno, kateri elementi določajo lego in kateri jo samo zadržujejo. Če vsaka spona hkrati poravnava, pritiska in nadomešča manjkajočo referenco, je konfiguracijo težko ponoviti.

Najprej določite referenčno točko obdelovanca

Pred nameščanjem spon izberite površino, rob ali vogal, iz katerega boste preverjali položaj sestava. Referenca mora biti na delu obdelovanca, ki je dovolj stabilen za ponovljiv stik in je smiseln glede na risbo oziroma zahtevane mere. Pri okvirju je lahko pomemben zunanji vogal, pri podsklopu obdelana površina, pri profilu pa čelni naslon in vzdolžni rob.

Nato določite smer nalaganja. Če se prvi kos vstavi z leve, drugi z desne, se lahko enake podpore dotikajo različnih površin. Zato mora nastavitveni zapis povedati, kako je sestav obrnjen, kateri rob se najprej nasloni in katere mere se preverijo pred vpenjanjem. Referenčne točke naj bodo dostopne tudi merilnemu orodju.

Vpenjalni načrt se začne z zaporedjem dela

Več spon ne pomeni samodejno boljše postavitve. Najprej je treba določiti elemente, ki obdelovanec pozicionirajo, nato podpore, ki mu dajejo potrebno lego, in šele zatem spone, ki stik z referencami ohranijo. Če spone postanejo nadomestilo za nejasno pozicioniranje, lahko vsak upravljavec sestav poravna nekoliko drugače.

Načrt mora upoštevati tudi pot gorilnika, merilnega orodja in rok. Spona, postavljena neposredno ob spoj, lahko ovira dostop ali pogled, prenizek kotnik pa morda ne podpira elementa na ustreznem mestu. Pred delom je smiselno preveriti še, ali je mogoče končani sestav sprostiti in odstraniti, ne da bi morali porušiti vse reference.

Vpenjanje samo po sebi ne odpravi toplotnih deformacij. Pretirana togost lahko pri nekaterih sestavih povzroči dodatne napetosti ali druga tveganja, zato zaporedje zvarov, dovoljene sile vpenjanja in morebitno prednastavitev določa ustrezen varilni postopek oziroma odgovorna strokovna oseba.

Mreža lukenj postane uporabna, ko jo spremenimo v zemljevid

Sistem 28 opisuje premer lukenj in združljiv razred pribora, toda za ponovljivost je pomemben še način označevanja položajev. Delavnica lahko določi orientacijo mize, označi vrste in stolpce po dokumentaciji proizvajalca ter zapiše, v katere položaje sodijo posamezni stoperji, kotniki in zatiči.

Pred načrtovanjem vpenjalnega sistema preverite, ali izbrana varilna miza podpira zahtevane mere, obremenitev in združljivost s predvidenimi dodatki. Premer luknje sam ne potrjuje popolne združljivosti vsakega pribora; preveriti je treba tudi navodila, mere in tolerance konkretnega sistema.

Fotografija postavitve je koristna, vendar na njej pogosto ni mogoče razbrati natančnega položaja zatiča ali višine distančnika. Najbolj uporabna je skupaj s preprostim koordinatnim zapisom in seznamom uporabljenih elementov.

Delovna cona vključuje več kot mere obdelovanca

Obdelovanec lahko fizično leži na mizi, ne da bi ostalo dovolj prostora za pravilno postavitev. Delovna cona vključuje še spone, podpore, merila, dostop do spojev in prostor za nalaganje ter odstranitev sestava. Pri večjih okvirjih je treba preveriti tudi, kje element sega čez rob in kako bo podprt.

Velikost mize zato ni smiselno določiti samo po največjem izdelku, ki se v delavnici pojavi enkrat. Koristneje je izrisati tipično postavitev, dodati dejanski prostor za pribor in nato preveriti, kako se rešujejo redke večje naloge. Tako odločitev temelji na delovnem procesu, ne na eni skrajni meri.

Kdaj so uporabne stranske površine 3D-mize?

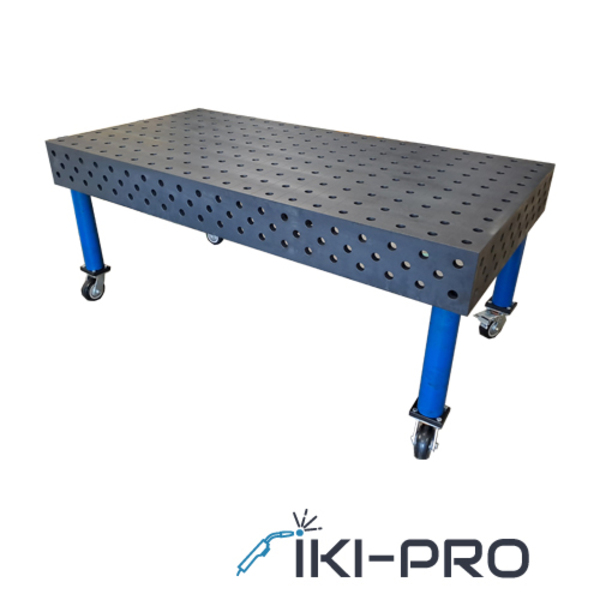

Vsi sestavi ne nastajajo v eni vodoravni ravnini. Pri okvirjih, nosilcih, konzolah in prostorskih sklopih je lahko treba element podpreti navpično ali ga nasloniti na drugo referenčno ravnino. Stranske površine 3D-mize omogočajo, da se pozicionirni elementi namestijo tudi zunaj zgornje plošče.

To ni avtomatična prednost za vsako delavnico. Če večina dela obsega ravne sestave, dodatne referenčne površine morda ne spremenijo postopka. Smiselne so takrat, ko konkretni izdelki zahtevajo ponovljivo pozicioniranje na dveh ali več ravninah in je za te položaje na voljo ustrezen pribor.

Modularna miza ali namensko vpenjalo?

Modularna postavitev

Modularna miza je primerna, kadar se izdelki menjajo, serije niso velike ali se konfiguracija še razvija. Isti stoperji, kotniki in spone se lahko razporedijo na več načinov, postavitev pa je mogoče po zaključku razstaviti. Takšna prilagodljivost zahteva čas za ponovno sestavljanje in preverjanje konfiguracije.

Namensko vpenjalo

Namensko vpenjalo je zasnovano za določen izdelek ali zelo ozko skupino sestavov. Pri stabilni ponavljajoči se proizvodnji lahko zmanjša število odločitev med pripravo, vendar se slabše prilagaja spremembam geometrije. Izdelava mora upoštevati proces, dostop, meritve, sproščanje sestava in predvidene obremenitve.

Odločitev ni nujno izključujoča. Modularna miza lahko služi kot osnova za ponovljivo konfiguracijo, ki uporablja namensko izdelane podpore ali šablone. Pomembno je, da so takšni elementi tehnično preverjeni in da ne poškodujejo mize oziroma ne spreminjajo njenih dovoljenih obremenitev.

Postavitev preverite pred začetkom serije

Prvi sestav naj bo preizkus konfiguracije, ne dokaz, da je postopek že stabilen. Pred varjenjem preverite kritične mere, diagonale in kote, kjer jih zahteva dokumentacija, ter dostop do vseh predvidenih spojev. Preverite tudi, ali merilno orodje doseže referenčne točke in ali se spone lahko sprostijo v načrtovanem vrstnem redu.

Po končanem prvem kosu primerjajte rezultat z zahtevami ter zabeležite potrebne spremembe postavitve. Če se premakne stoper, spremeni distančnik ali zamenja vrsta spone, mora biti popravek vnesen v zapis pred naslednjim kosom. Brez te posodobitve lahko fotografija in tabela opisujeta dve različni konfiguraciji.

Nastavitveni list spremeni postavitev v proces

Dokument ni nujno zapleten. Njegova naloga je, da drugi usposobljeni osebi omogoči prepoznati postavitev in izvesti zahtevane kontrole, ne da bi morala ugibati, kaj je avtor konfiguracije nameraval.

Poleg tabele dodajte fotografijo celotne postavitve in podrobnosti, ki jih koordinatni zapis ne pokaže. Dokument naj bo povezan z veljavno risbo in odobrenim varilnim postopkom; ne sme samovoljno spreminjati zaporedja ali tehničnih zahtev izdelka.

Kaj pripraviti pred izbiro mize in pribora?

Dobavitelju posredujte mere in maso tipičnih sestavov, pričakovano velikost serij, zahtevane referenčne ravnine ter fotografije ali risbe reprezentativnih izdelkov. Opišite, ali prevladujejo ravni ali prostorski sestavi, koliko prostora potrebujejo spone in merila ter ali želite postavitve pogosto razstavljati ali jih dalj časa ohraniti.

Navesti je treba tudi razpoložljiv prostor, dostop za manipulacijo, način postavitve mize in obstoječi pribor, ki bi ga želeli uporabljati. Na tej podlagi je mogoče preveriti delovno površino, dovoljeno obremenitev, sistem lukenj in dejansko združljivost dodatkov.

Pogosta vprašanja

Ali mora biti miza večja od največjega obdelovanca?

Ne nujno. Pomembna je celotna postavitev, ki poleg obdelovanca vključuje podpore, spone, dostop in način manipulacije. Redke velike sestave je mogoče obravnavati drugače kot vsakodnevne izdelke, vendar morajo biti podpore in obremenitve tehnično ustrezne.

Ali več spon pomeni natančnejšo postavitev?

Ne. Spona mora imeti jasno nalogo in primeren položaj. Prevelika ali neustrezno usmerjena sila lahko spremeni lego sestava, pretirana togost pa ni univerzalna rešitev za toplotne vplive varjenja.

Ali je modularna miza primerna za serijsko proizvodnjo?

Lahko je, če je konfiguracija dovolj ponovljiva, dokumentirana in preverjena. Pri velikih stabilnih serijah je smiselno primerjati modularno postavitev z namenskim vpenjalom ter oceniti čas priprave, spremembe izdelka in zahteve kontrole.

Zakaj fotografija postavitve ni dovolj?

Fotografija navadno ne pokaže vseh koordinat, višin distančnikov, oznak pribora in mer, ki jih je treba preveriti. Zanesljivejša je v kombinaciji z orientacijo, seznamom elementov in različico nastavitvenega lista.

Ponovljivost se načrtuje pred prvim zvarom

Modularna miza največ prispeva takrat, ko delavnica njene reference, luknje in pribor poveže v dokumentiran postopek. Dobra postavitev jasno loči elemente za pozicioniranje od elementov za zadrževanje, ohrani dostop do dela ter določi kontrole pred začetkom varjenja.

Tak sistem ne nadomesti strokovne presoje, meritev, odobrenega varilnega postopka ali ukrepov za nadzor dima, požara in drugih nevarnosti. Omogoči pa, da se izkušnja prvega kosa ne izgubi, temveč postane preverljiva osnova za naslednjega.
